এলকে-এইচপিপিডি-কু হাই পাওয়ার ইনজিএএস ব্যালেন্সড ফটোডিটেক্টর
- ওয়াইড ব্যান্ডউইথ
- অন্তর্ভুক্ত পক্ষপাত-টি
- ডিসি কাপলড
- হারমেটিকভাবে সিল করা, SMA সংযোগকারী
- কম ডার্ক কারেন্ট, উচ্চ সিগন্যাল-টু-নয়েজ অনুপাত।
- ক্ষুদ্র আকৃতি।
পণ্য বিবরণ
The High-Speed Balanced Photodetector (HPPD-Ku) is a precision optoelectronic device tailored for digital and analog applications. This module integrates an InGaAs PIN photodiode with a spectral response range from 1250 to 1650 nanometers, inclusive of the necessary matching electronics to ensure signal integrity and performance.
LK-HPPD-Ku is capable of delivering a bandwidth of 18 gigahertz, making it suitable for high-speed data transmission applications. It operates on a +5-volt power supply, aligning with standard power requirements for stability and efficiency。 The module is compatible with standard single-mode 9/125-micrometer optical fibers, ensuring seamless integration with existing fiber infrastructure. The Radio Frequency (RF) output port is equipped with an SMA-compatible connector, which is impedance-matched to 50 ohms, facilitating optimal signal transfer and minimizing signal loss.
কারিগরি দক্ষতা
| সাধারণ ও পরম সর্বোচ্চ রেটিং | ||||
|---|---|---|---|---|
| স্থিতিমাপ | সিম। | আদর্শ | নির্ধারণ | একক |
| স্টোরেজ তাপমাত্রা পরিসীমা | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| অপারেটিং কেস তাপমাত্রার পরিসর | TC | 25 | -40 ～ +85 | ℃ |
| অত্যাধিক ভোল্টেজ | VR | +5 | +৪.৭৫ ～ +৫.২৫ | V |
| অপটিক্যাল ইনপুট পাওয়ার | পিন | +10 | +17 | dBm |
| বার্ন-আউট অপটিক্যাল পাওয়ার | PB | - | +20 | dBm |
| সীসা ঝালাইয়ের তাপমাত্রা | Tp | 280 (10s) | 330 (10s) | ℃ |
| বৈদ্যুতিক / অপটিক্যাল বৈশিষ্ট্য ( TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| স্থিতিমাপ | সিম | পরিক্ষামুলক অবস্থা | পরামিতি মান | একক | |
| তরঙ্গদৈর্ঘ্য ব্যাপ্তি | λ | - | 1000 - 1650 | nm | |
| ফ্রিকোয়েন্সি পরিসর | - | - | কু - ব্যান্ড | - | |
| ক্ষুদ্র সংকেত ব্যান্ডউইথ | f-3dB | TC = ২২ ± ৩℃ | 0.8 - 18 | গিগাহার্জ | |
| দায়বদ্ধতা | Re | VR , পিin =1mW | λ = ১৫৫০ nm | ≥ 0.85 | এ / ওয়াট |
| λ = ১৫৫০ nm | ≥ 0.8 | ||||
| বিস্তার সমতলতা | A | TC =-৪৫～+৮৫ ℃ | ≤ ± 1.5 | dB | |
| স্যাচুরেশন অপটিক্যাল পাওয়ার | Ps | VR , λ = 1550 nm এসি মডুলেটেড |
+17 | dBm | |
| ডার্ক কারেন্ট | Id | VR | ≤ 10 | nA | |
| স্যাচুরেশন আরএফ আউটপুট পাওয়ার | Pবাইরে | - | -10 | dBm | |
| আউটপুট | RL | - | 50 | Ω | |

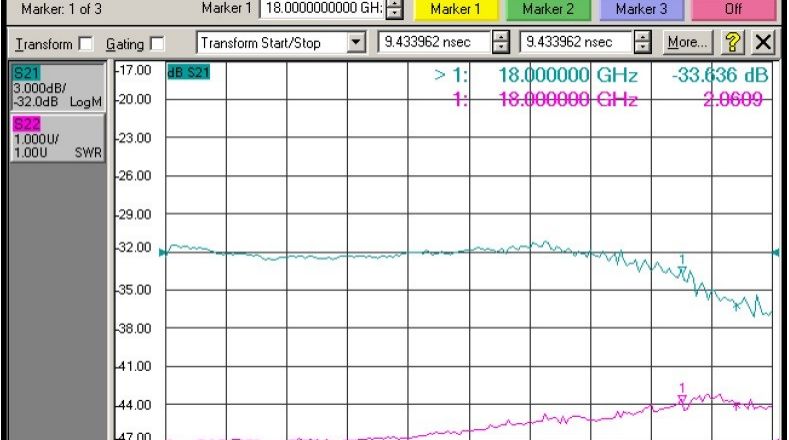

● Typical Response Curves
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
（ Ku - Band Photodetector Frequency Response）
● Dimension and Pins ( Unit: mm[inch] )
●তথ্য বিন্যাস
পৃষ্ঠা ৩ঃ
| কোড | এনালগ ব্যান্ডউইথ |
| KU | 0.8 ～ 18GHz |
পৃষ্ঠা ৩ঃ
| কোড | সংযোগকারী প্রকার | মন্তব্য |
| N | কোন সংযোগকারী নেই | সিঙ্গেল-মোড ৯ / ১২৫ মাইক্রোমিটার ফাইবার পিগটেইল |
| A | এফসি / এপিসি | |
| P | এফসি / পিসি |
● সতর্কতা
ফাইবারের ক্ষতি এড়ানোর জন্য ফাইবারের বাঁকানোর ব্যাসার্ধ কমপক্ষে ২০ মিমি হতে হবে।
অপ্টো-সার্কিটের সাথে সংযোগ করার আগে ফাইবার কাপলিংয়ের পৃষ্ঠটি পরিষ্কার আছে কিনা তা নিশ্চিত করুন।
সংরক্ষণ, পরিবহন এবং ব্যবহারের ক্ষেত্রে উপযুক্ত ESD সুরক্ষা প্রয়োজন।
আমাদের সকল স্ট্যান্ডার্ড ফটোডিটেক্টরকে মডিউলে কাস্টমাইজ করা যায়!
অ্যাপ্লিকেশন
অপটিক্যাল-ফাইবার যোগাযোগ
রাডার তথ্য প্রক্রিয়াকরণ
বৈদ্যুতিন যুদ্ধ
উচ্চ-গতির সংকেত পরীক্ষা এবং পরিমাপ
সুরক্ষা এবং নজরদারি
